K1体育-十年品牌 值得信赖科技分享一例齿条自动化出产线刷新规划

起源：K1体育-十年品牌 值得信赖科技

功夫：2018-11-27

点击：

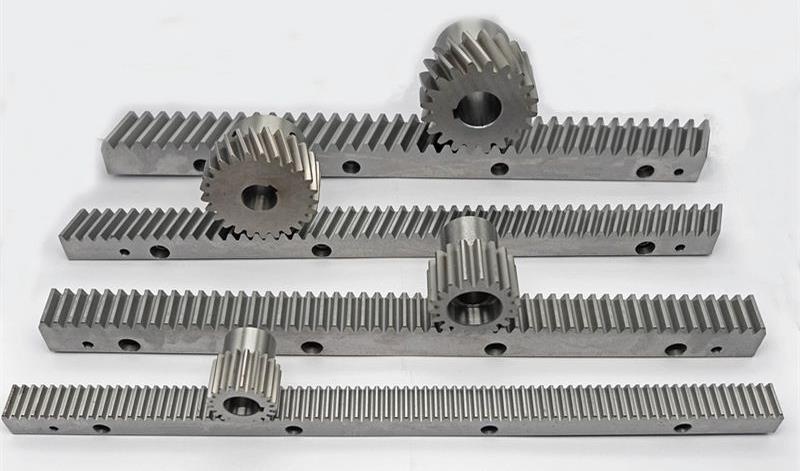

齿条

齿条

齿条是机械工业中的基础部件，也是不成短缺的沉要部件，宽泛利用在机床、电力系统、冶金机械、农业机械和运输机械等工业设备中。接下来K1体育-十年品牌 值得信赖科技幼编一例齿条自动化出产线刷新规划。


在设备造作智能化发展的趋向下，我国某齿条出产企业齿条出产设备只在少数的几个工序实现自动化，无数工序需人为辅助，部门工序仍齐全人为操作，齿条各加工设备相互孤立，工序间转运由人为手持搬运。由于齿条出产工序多，转运频率高，造成工人劳动强度大。同时，操作车间噪音大，有损工人身段健康。更严沉的问题是，此出产近况下，齿条出产效能低，产能难以突破，经济效益差，造约企业发展。

工程师深刻该企业出产车间，具体调研相识齿条出产的工艺过程、人员参加情况，凭借丰硕的自动化设备研造与刷新经验，在不扭转齿条出产原工序挨次的情况上，对齿条孤立加工设备进行刷新提升与无缝隙联动，形成整线。

刷新前工序


齿轮从粗加工坯料到制品必要经过立加、粗磨表圆、粗滚齿、热处置、校直、精磨表圆、精滚齿、探伤、退磁、洗濯、压轴秤注铆压挡圈工序。其中立加、粗磨、校直工件水平搁置夹具上，粗滚齿、热处置工件竖直搁置夹具上，校直之前与校直之后的工序别离由两类操作工人辅助操作实现，其中的探伤工序齐全必要人为查看裂纹。

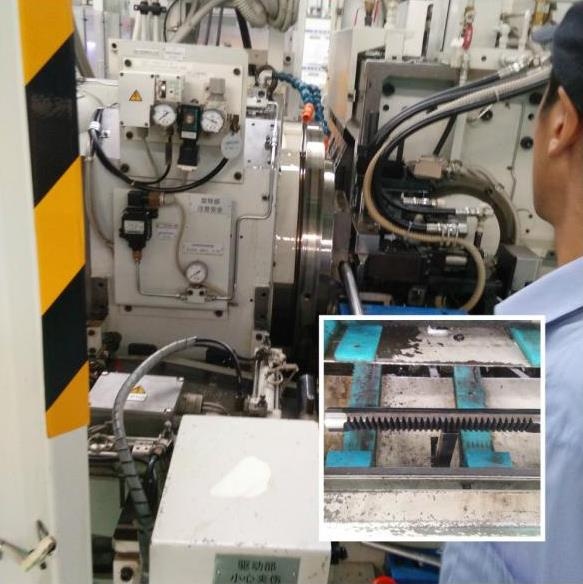

车间出产图
                   车间出产图

刷新后的自动出产线


自动出产线由：步进上料机、切换缓存工装、移动机械手、机械手运行轨路、视觉检验系统、供电系统、安全防护系统、节造系统等组成，实现原料自动转运、上线、加工工位转换、下线、制品转运入库等职能。


齿条出产线规划总图


齿条出产线规划总图

重要结构运行流程介绍

步进上料机运行状态


步进上料机缓存仓上料——步进上料机启动——（步进输送机构——运行    ——物料查抄——下料）循环运杏转—终场——关机

切换缓存工装运行状态


切换缓存工装启动——（（上料——物料查抄）上料结束——（下料——物料查抄）下料结束——定位装置打开——旋转切换——定位装置关关）循环运杏转— 关机

节造系统介绍


节造系统选取DCS节造系统，由转运节造、工位转换节造、缓存存取料检测节造、视觉检验节造、分选节造等节造部门组成 ＝谠煜低乘伎嫉缴璞傅脑诵锌康米⌒浴⑸侗匾，PLC部门输入输出点预留15%阔气量。

刷新的齿条自动出产线具备结构精简、操作简易、规格更换单一、守护成本低、主体机构具备兼容互换性，能适应多规格、出产效能高的优势，班产由原来的400个/8h提升到650个/8h，解放人为，提逾越产效能，援手客户成功解决问题。


更多自动化出产线知识请点击→ 自动化出产线
